方形摇摆筛设备设计原理与标准参数介绍

方形摇摆筛设备设计原理与标准参数介绍

一、核心工作原理与基础结构

1. 运动轨迹

进料端大圆周回旋→中段椭圆运动→出料端直线往复，筛面微倾斜（0°–5°），物料平缓滑移分层，无剧烈上下弹跳冲击；

区别于振动筛靠激振弹跳透料，摇摆筛依靠布料分层 + 长时间过筛，精度可达 95% 以上。

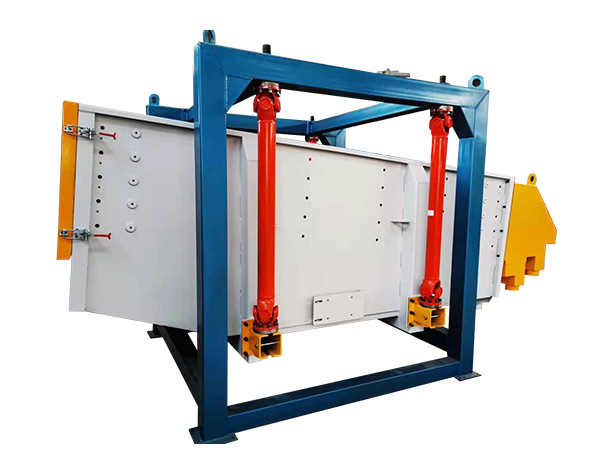

2. 标准整机结构

方形密封筛箱：碳钢 / Q235、304/316 不锈钢可选，全封闭负压防尘；

底部偏心传动总成 + 变频电机（800–1500r/min 可调转速）；

多层模块化筛网框架（1–10 层，一层分 2 种料，五层可分出 6 种粒度）；

减震系统：橡胶 / 复合弹簧，震感非常小，可二层、三楼厂房安装；

每层标配弹跳球自清网底座、隔离支撑圈；

多独立出料口，互不串料；顶部预留除尘接口对接布袋除尘。

二、标准机型规格与产能参数

主流型号按筛面宽 × 长划分：1020、1224、1530、2040、2448

小型号 1020：时产 5–15t，精细小批量；

中型 1530/2040：时产 20–60t，量产主力；

大型 2448：时产 60–100t，砂石、压裂砂大型生产线；

层数：1–5 层常规，特殊工况做到 10 层多规格分级。
