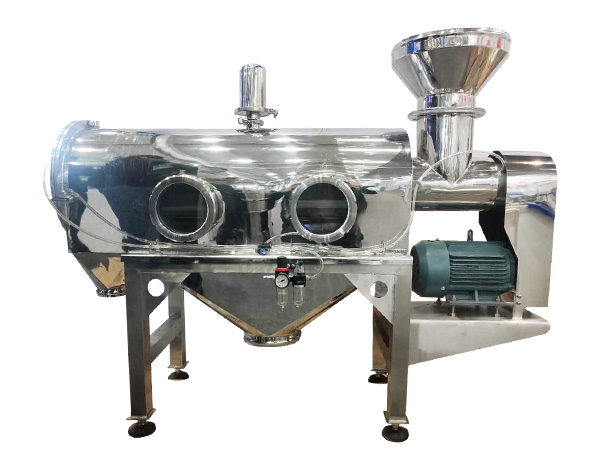

卧式气流筛的内部结构

卧式气流筛作为一种筛分设备，其内部结构设计精巧，各部分协同工作，实现筛分。下面来详细了解它的内部构造。

进料装置

卧式气流筛的进料装置位于设备一端。它的主要作用是将待筛分的物料均匀地引入筛内。通常，进料装置会设置一个可调节的进料口，能根据物料特性和筛分需求，控制进料的速度与流量。有些进料装置还配备了导流板，引导物料以合适的角度进入筛体，避免物料直接冲击筛网，延长筛网使用寿命，同时也有助于物料在筛内更均匀分布，为后续筛分工作打下良好基础。

筛体

筛体是卧式气流筛的核心部分。它一般呈卧式圆筒状结构，内部安装有多层不同目数的筛网。这些筛网由特殊材质制成，具有良好的韧性和耐磨损性。不同目数的筛网层层叠加，根据物料颗粒大小分层筛分。筛体在运行时会做特定的运动，通常是轻微的旋转或振动，促使物料在筛网上不断翻滚、移动，使符合筛网目数的颗粒透过筛网，实现粗细物料的分离。筛体的密封性也十分重要，良好的密封能防止物料泄漏，保证筛分环境清洁，同时维持筛内气流稳定，提高筛分效率。

气流系统

气流系统是卧式气流筛实现筛分的关键。在筛体内部，有一套气流循环装置。通过风机产生的气流，在筛体内形成特定的气流通道。气流一方面能帮助物料在筛网上悬浮、分散，避免物料团聚，使物料颗粒更易透过筛网；另一方面，气流能将透过筛网的细颗粒迅速带出筛体，防止细颗粒在筛内积聚，影响筛分效果。气流的速度和流向可以通过调节装置进行控制，以适应不同物料的筛分需求。例如，对于较轻、易飞扬的物料，适当降低气流速度；对于较重、粘性较大的物料，则需要相对较强的气流来辅助筛分。

出料装置

出料装置分布在筛体的不同位置。经过筛分后，粗颗粒物料会从筛体一端的出料口排出，而细颗粒物料则通过气流输送，从靠近风机一端的出料口收集。出料装置通常连接着收集容器，方便对筛分后的物料进行后续处理。部分卧式气流筛的出料装置还配备了自动卸料装置，能够定时或定量地卸料，提高生产的自动化程度。

卧式气流筛通过进料装置、筛体、气流系统和出料装置等内部结构的协同运作，实现了对物料的有效筛分。各部分结构紧密配合，共同保障卧式气流筛的稳定运行和良好的筛分效果。
